除臭設備的介紹



該除臭設備具有結構簡單、能耗低、凈化效率高、適用范圍廣的***點。廢氣通過風道引入凈化塔，經過填料層，與氫氧化鈉溶液發生氣液兩相全接觸吸收中和反應。廢氣凈化后，經除霧板脫水除霧后，由風機排入***氣。吸收液由塔底水泵加壓，塔***向下噴淋，***后回流至塔底循環使用。

結構

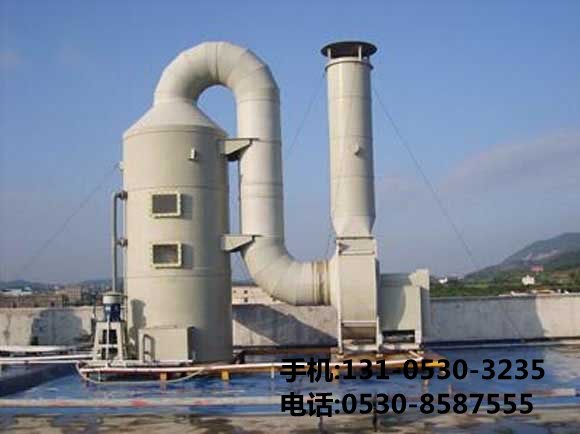

除臭設備由分段法蘭連接的圓形塔體組成。具體結構由進氣段、壓力室、鼓泡儲液槽、兩級噴淋段、旋流板、出氣錐帽等組成。具有制造方便、安裝維護方便、強度高、占地面積小的***點。廢氣被風機壓入凈化塔的內筒，形成壓力室，然后分配到每個鼓泡管。廢氣通過鼓泡進入儲液罐中的吸收中和溶液，產生鼓泡，使氣液充分接觸，提高了凈化效率。然后進入噴淋層，噴淋形式采用雙層填料和兩級噴淋，使氣液充分接觸，提高凈化效率。該塔配有玻璃鋼離心風機和塑料水泵或不銹鋼水泵。當處理風量在10000立方米以上時，兩臺泵可滿足設計要求。
